Estruturas em Alumínio Boxtruss

Linha decorativa

D25 (250x250mm)
Principais usos: montagem de eventos, estandes, fachadas e ambientes internos.
Carga: pequena.
Medidas (em mm): 500, 1000, 1500, 2000, 2500, 3000, 3500 e 4000mm.
Complementos: base • corner 5 faces • pau de carga (talha manual) • sleeve block 4 faces.

Linha profissional leve

L30 (300x300mm)
Principais usos: montagem de eventos, estandes e fachadas.
Carga: média.
Medidas (em mm): 500, 600, 1000, 2000, 3000 e 4000.
Complementos: pau de carga (motor elétrico/talha manual).

Linha profissional

P30 (300x300mm)
Principais usos: shows e eventos, grids de iluminação e ground supports,
molduras para telão, coberturas de palco, estruturas para estandes, desfiles etc.
Carga: alta
Medidas (em mm) Torres: 200, 300, 400, 500, 600, 700, 1000, 1200, 1300, 1400, 1500, 2000, 2400, 2500, 3000, 3500, 3700, 4000, 5000, 5500 e 6000.
Colunas de palco: 1000, 2000, 3000, 4000, 5000 e 6000.
Complementos: • dobradiça de articulação • pau de carga (motor elétrico/talha manual).

Coluna de palco

R30 (300x300mm)
Principais usos: colunas de palco.
Carga: alta (treliçada em 3 faces, tubos de espessuras mais reforçadas).
Medidas (em mm): 1000, 2000, 3000, 4000 e 5000.
Complementos: dobradiça • base com sapata e sem sapata.

Linha Profissional Pesada

P50 (500x500mm)
Principais usos: shows e eventos, grids de iluminação e ground supports, grandes cargas de equipamentos e pequenas coberturas de palco.
Carga: alta.
Medidas (em mm): 1000, 2000, 2200, 3000 e 4000.
Complementos: dobradiça de articulação.

P76 – box truss (760x660mm)
Carga: alta
Principais usos: box truss e grid de iluminação (o equipamento pode ser
transportado na própria estrutura).
Medidas (em mm): 2360 e 2450.
Complementos: dobradiças borboleta, horizontal, vertical • pau de carga
(motor elétrico/talha manual) • varas 1500, 2240, 2240 e 2330mm • stek.

Corner blocks

D25 (250 x 250mm): 5 faces
(250 x 250wm): 3 faces 45⁰.

P30 (300 x 300mm):
Faces: 2 a 15º • 2 em L • 3 em U
• 3 a 45º • 3 em L • 4 (3 em U + 1 em
L) • 4 opostas • 5 • 6.

P50 (500 x 500mm):
Faces: 3 em L • 4 (3 em U + 1 em L)

• 3 Faces + 2 com redução para 300mm;
• 3 em U + 2 com redução para 300mm;
• 3 Faces + 3 com redução para 300mm;
• 3 em U • 4 opostas • 3 em 45º.

P76 (760 x 660mm):
Faces : 4 opostas • 3 + 1 de 300
• 3 + 2 de 300 • 3 em U • 4.

R30 (300 x 300mm):
Faces: 2 • 3 Faces • 3 em U • 4 em U
• 4 opostas • 5.

Bases

D-25: 550 x 550 x 60mm.
750 x 750mm:

• Tubo retangular 3 x 2 com ou sem sapata;
• Tubo retangular 4 x 2 com ou sem sapata;
• Tubo redondo 2 com ou sem sapata;
• Base de aço para palco.

Sleeve blocks

D25 (425 x 425 x 250mm): 4 faces (16 R).
P30 (515 x 520mm): 4 faces (16 R).
P50 (515 x 519 x 519mm): 4 faces (16 R).
760 x 660mm: 4 faces (16R) com 03 faces para P30 • 4 faces (16 R).

Dobradiças

D-25 ou P-30 de articulação.
R-30 396 x 300 para torre 4 mm.
P-50 500 x 500mm para articulação.
P-76 borboleta ou horizontal, 760 x 660mm.
P-76 vertical 760 x 660 mm.

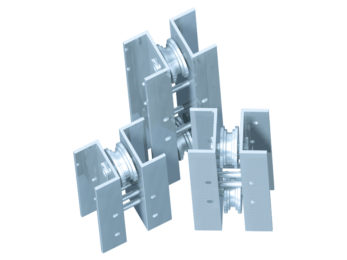

Paus de carga – Talha Manual / Motor Elétrico

D-25 TM • 510 mm ME • 510 mm TM
• 770 mm ME • 770 mm TM

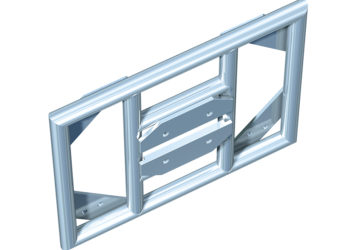

Adaptadores

380 x 300mm • 500 x 300mm • 760 x 300mm • 760 x 380mm.

Mãos francesas e prolongadores

1000mm • 1500mm • 2000mm.

Rampas

2750 x 900mm • 4200 x 900mm.

Varas

1500 ou 2240mm, usinada, com caixa para multi pino, fixa-cabo e parafusos.
2240mm com caixa para multi pino stek, fixa-cabo e parafusos.
2330mm com caixa para multi pino, fixacabos e parafusos.

Ganchos

Tipo C – 190 mm.

Abraçadeiras

• Simples;
• Dupla giratória;
• Com adaptador para agulha;
• Com parafuso para equipamentos.

Abraçadeiras Articuláveis

• Simples extrudada;
• Dupla giratória extrudada;
• Simples extrudada com adaptador para agulha;
• Simples extrudada com parafusos para aparelho.

Módulos Circulares

Para utilização nas posições vertical ou horizontal.
Principais usos: moldura para telão e banners, sustentação de cargas, som e iluminação.
F30 – 1 face 300mm: 2000mm (90º ou 180º) • 3000mm (90º) • 4000mm (90º)
P30 – 2 faces treliçadas: 2000mm (90º ou 180º) • 2700mm (90º) • 3000mm (90º) • 3400mm (90º) 4000mm (90º) • 5000mm (90º) • 6000mm (60º)
P30 – 3 faces treliçadas: 2700mm (90º) • 3000mm (90º) • 3400mm (90º)
F50 – 1 face 500mm: 3000mm (90º) • 4000mm (90º) • 5000mm (90º)
